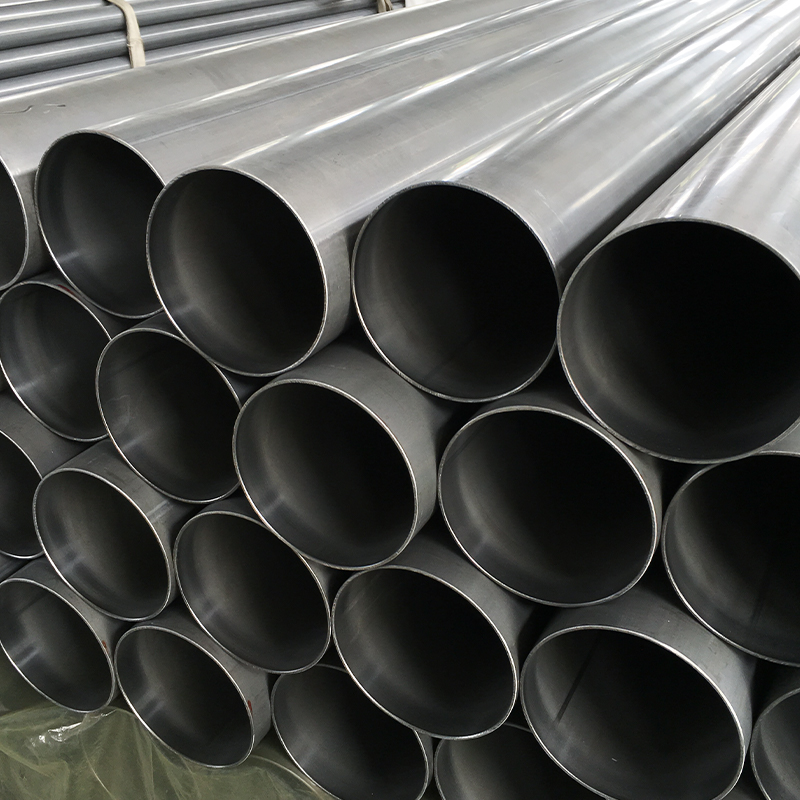

Stor diameter tyndvægget koldttrukket svejset rør – Ø100×1mm Præcision tyndvægsrør til lette strukturelle applikationer Produktspecifikationer
Stor diameter tyndvægget koldttrukket svejset rør – Ø100×1mm Præcision tyndvægsrør til lette strukturelle applikationer Produktspecifikationer
| Parameter | Specifikation | Tolerance |
| Ydre diameter (OD) | 100 mm (±0,15 mm) | DIN 2393 h9 |
| Vægtykkelse | 1,0 mm (±0,05 mm) | DIN 2393 ±5 % |
| Længde | 1-7m (brugerdefineret op til 12m) | Rethed ≤0,5 mm/m |
| Materialekvalitet | ST37-2 / ST52-3 / E355 | EN 10305-2 |
| Overfladefinish | Glat (Ra ≤1,2μm) | Valgfri poleret |
Udvidet størrelsesområde og specifikationer
| OD (mm) | Vægtykkelse (mm) | Standard længde | Tolerance | MOQ |
| 50-80 | 0,8-1,5 | 2-7m | ±0,10 mm | 200 kg |
| 82-120 | 1,0-2,0 | 2-7m | ±0,15 mm | 150 kg |
| 121-180 | 1,2-3,0 | 2-7m | ±0,20 mm | 100 kg |
| 182-250 | 1,5-4,0 | 2-6m | ±0,25 mm | 50 kg |
| 251-299 | 2,0-5,0 | 2-6m | ±0,30 mm | 30 kg |
Nøglebemærkninger:
· Alle størrelser fås i ST37-2, ST52-3, E355
· Brugerdefinerede længder op til 12m (rethed ≤1mm/m)
· Særlige tolerancer tilgængelige (±0,05 mm væg, ±0,03 mm OD)
Konkurrencefordel
| Parameter | Vores rør | Industristandard | Sømløst rør |
| OD Tolerance | ±0,1 mm | ±0,30 mm | ±0,50 mm |
| Væg variation | ±2 % | ±10 % | ±8 % |
| Ledetid | 2-3 uger | 4-6 uger | 6-8 uger |
Vigtige fordele
· 40 % vægtreduktion i forhold til standard vægrør
· Klar til svejsning – Ren, oxidfri overflade (Sa 2,5)
· Batch-sporbarhed – Fuld EN 10204 3.1-certificering
Emballageløsninger
| Type | Kapacitet | Særlige funktioner |
| VMI stativer | 200 rør | RFID sporing, JIT levering |
| Anti-crush kasser | 50 rør | Fugt styret |
| Øko-pakker | 100 rør | Genanvendelige PET-stropper |
Produktionsproces
1. Materialevalg
·Koldvalset stålbånd (EN 10139) med kontrolleret kemi
·Ultralyd-renset overflade (Sa 2.5 standard)
2. Præcisionssvejsning
·Højfrekvent induktionssvejsning (400kHz)
·In-line sømudglødning for ensartet kornstruktur
3. Kold tegning
·3-trins tegneproces med 18 % reduktion
·Særlig dornstøtte til tyndvægsintegritet
4. Kvalitetskontrol
·100 % hvirvelstrømstest (EN 10246-1)
·Lasermikrometermåling (±0,02 mm)
·Hydrostatisk test (valgfrit, op til 150bar)
Teknisk sammenligning
| Feature | Vores Ø100×1mm rør | Standard CDW rør |
| Vægkonsistens | ±0,03 mm | ±0,10 mm |
| Ovalitet | ≤0,1 % OD | ≤0,3 % OD |
| Udbyttestyrke | 20 % højere | Standard |
| Overfladeruhed | Ra 0,8-1,2μm | Ra 1,5-2,5μm |
Vigtige fordele
· Vægtbesparelser: 30 % lettere end konventionelle rør
· Præcisionspasning: Ideel til teleskopiske samlinger
· Omkostningseffektiv: 15-20 % billigere end sømløse alternativer
· Klar til brug: Ingen sekundær bearbejdning påkrævet
Typiske applikationer
· Luftfartskomponenter (ikke-kritiske strukturer)
· Rammer til medicinsk udstyr
· Monteringssystemer til solpaneler
· Udstillingsarkitektur
· Robotarmrør
Emballage muligheder
| Type | Antal pr. bundt | Beskyttelse |
| Trækasse | 50 rør | Vandtæt indpakning |
| Stålbåndspakke | 100 rør | Kantskærme |
| Brugerdefineret VMI-rack | 200 rør | RFID-mærket |
Kontakt vores tyndvægsspecialister:
·[Knap] Anmod om gratis prøve (2m længde)
·[Knap] Få MOQ-priser
