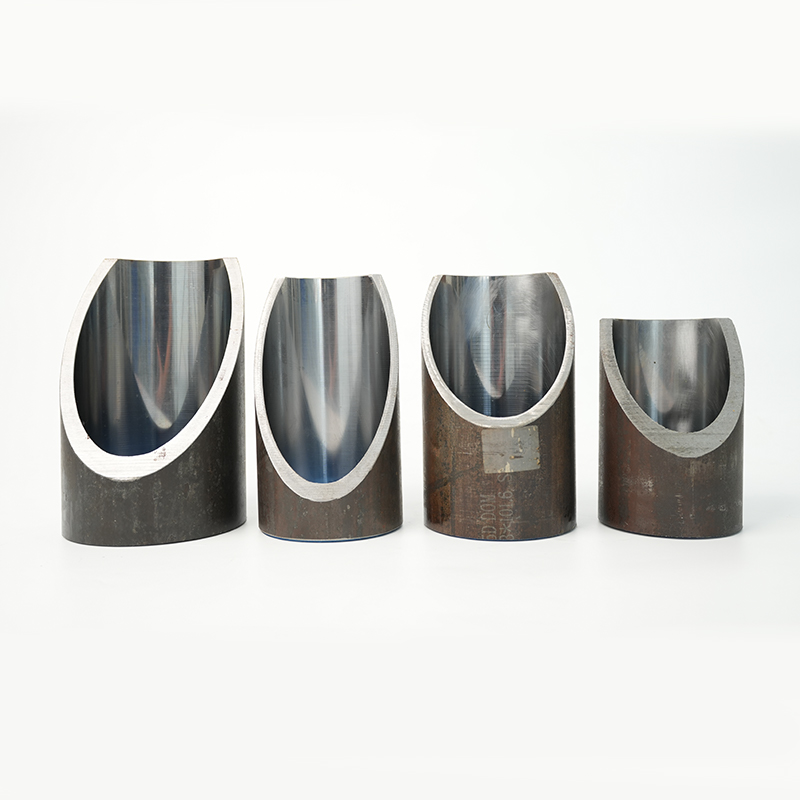

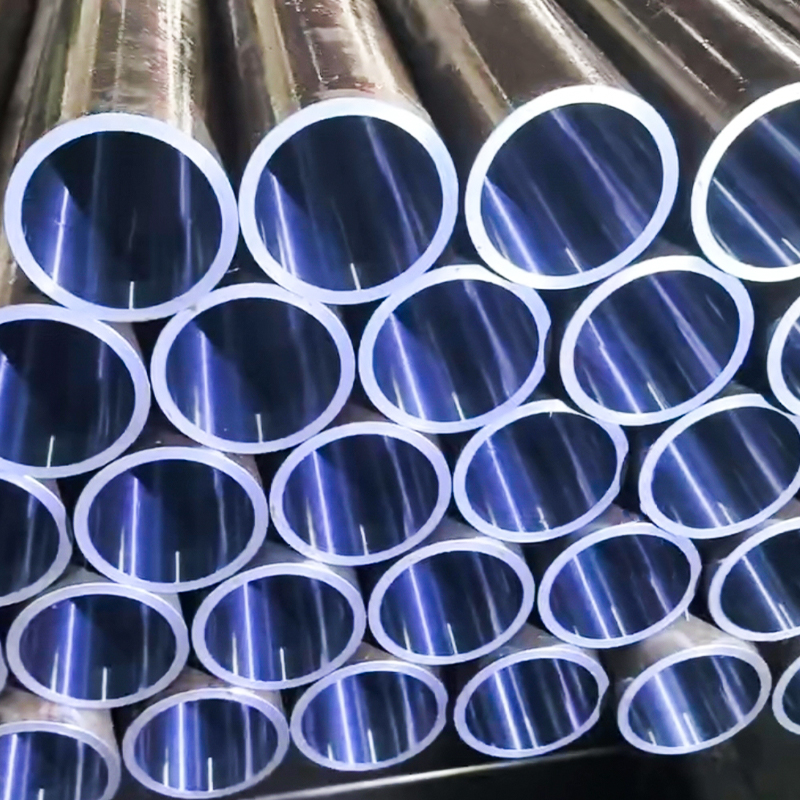

Finslebet & SRB-rør – ASTM A513 ST52 / SAE 1026, svejset (CDW), spejl-ID-finish til hydrauliske cylindercylindre

Vores ASTM A513 Cold Drawn Welded (CDW) Honed & SRB tubes er præcisions-

Disse rør kombinerer omkostningseffektiviteten ved svejste rør med højpræcisionsfinishing, hvilket giver:

· Spejllignende indre boring (Ra ≤ 0,4 μm for slebet, Ra ≤ 0,2 μm for SRB)
·Snævre dimensionstolerancer (H8)
· Fremragende rethed for pålidelig stempelvandring

Ideel til mellemtryks hydrauliske cylindre, industrimaskiner, bilindustrien og landbrugsapplikationer, hvor der kræves højkvalitetsboringsfinish, men sømløse rør ikke er nødvendige.

Typiske stålkvaliteter

·ST52 (ASTM A513 Type 5 DOM-ækvivalent)
·SAE 1026 (DOM-rør i kulstofstål)
·Valgfrit: 1020 eller 1025 afhængig af mekaniske krav

Almindelige størrelser (OD × WT × ID)

·Ø40 mm × 5 mm
·Ø50 mm × 6 mm
·Ø63,5 mm × 6,35 mm
·Ø76 mm × 7 mm
·Ø90 mm × 8 mm
·Ø100 mm × 10 mm

Brugerdefinerede metriske og kejserlige størrelser fås efter anmodning.

Tekniske specifikationer

·Standard: ASTM A513, Type 5 DOM-rør, svejset (CDW)
· Tilstand: Cold Drawn Honed / SRB
·ID Tolerance: H8 (eller strammere på forespørgsel)
· Overfladefinish: Ra ≤ 0,4 μm (slibet) / Ra ≤ 0,2 μm (SRB)
· Ligehed: ≤ 0,3 mm/m
· Rundhed: ≤ 0,03 mm

Fremstillingsproces

1. Produktion af svejset rør – ERW af højkvalitets båndstål
2. Cold Drawing Over Dorn (DOM) – forbedrer dimensionsnøjagtighed og mekaniske egenskaber
3. Varmebehandling / Normalisering – forbedrer svejseintegriteten
4. Honing – præcis slibende finish for Ra ≤ 0,4 μm
5. Skiving og rullepolering (SRB) – valgfri spejl ID-finish Ra ≤ 0,2 μm
6. Eftersyn – kontrol af dimensioner, rethed, rundhed og overfladeruhed

Nøglefunktioner og fordele

·Omkostningseffektivt alternativ til sømløse rør til mellemtrykscylindre
·H8-tolerancer med høj præcision for pålidelig montering
· Spejllignende boringsfinish for forlænget tætning og stempellevetid
· Fås i finslebet eller SRB-finish
·Metriske og kejserlige størrelser medfølger

Ansøgninger

·Hydrauliske cylindre til entreprenør- og landbrugsmaskiner
·Pneumatiske cylinderløb
·Materialehåndtering og løfteudstyr
·Industrielle hydrauliske presser
·Hydrauliske systemer til biler og mobile maskiner
