Vores lejehuse i støbt stål af høj kvalitet er designet til ekstreme belastninger og præcisionsydelse i krævende industrielle applikationer. Fremstillet af ASTM A216 WCB støbt stål og eventuelt andre førsteklasses kvaliteter, sikrer disse huse høj holdbarhed, pålidelighed og nøjagtighed. Tilgængelig i borestørrelser fra Ø50 mm til Ø1500 mm (1.969–59.055 in), ydre diametre fra 100 mm til 2000 til 2000 til 5-0 mm bredde inkl. standard Ø500 mm boring × 700 mm OD × 200 mm bredde (19.685 × 27.559 × 7.874 tommer). Ideel til minedrift, vindmøller, pumper, transportbånd og storstilet industrielt maskineri.
Nøglefunktioner
· Kraftig styrke: ASTM A216 WCB (udbytte ~250 N/mm²) understøtter ekstreme belastninger.
· Præcisionsbearbejdning: Boringstolerancer ±0,05 mm sikrer perfekt lejepasning.
· Korrosionsbestandighed: Valgfri maling, galvanisering eller oliebelægning.
· Stort størrelsesområde: Borestørrelser op til Ø1500 mm (59.055 tommer) til massive lejer.
· Holdbart design: Støbt stålkonstruktion for langsigtet pålidelighed.
· Tilpasningsmuligheder: Skræddersyede mål og finish til specifikke applikationer.
Almindelige stålkvaliteter
| Stålkvalitet | Type | Udbyttestyrke (N/mm²) | Trækstyrke (N/mm²) | Forlængelse (%) | Nøgleapplikationer | Noter |
| ASTM A216 WCB | Støbt kulstofstål | ~250 | 485-655 | 22 | Standard og tungt industrielt maskineri, minedrift, vindmøller | Mest udbredt; fremragende bearbejdelighed |
| ASTM A487 4Q | Højstyrke støbt stål | ~485 | 655-895 | 15-20 | Ekstreme opgaver, stort udstyr | Overlegen styrke til meget høje belastninger |
| ASTM A217 WC9 | Cr-Mo legeret stål | ~275 | 485-655 | 18 | Højtemperaturapplikationer, turbiner, tunge maskiner | Fremragende termisk stabilitet |
| AISI 304 (EN 1.4301) | Rustfrit stål | ~205 | 515-690 | 40 | Korrosionsbestandige miljøer, fødevarer, marine | Ideel til våde eller kemisk aggressive miljøer |
| ASTM A36 | Strukturelt kulstofstål | ~250 | 400-550 | 20 | Standardmaskineri, mindre industrielle applikationer | Omkostningseffektiv mulighed for lettere belastninger |
Typiske størrelser og dimensioner
| Borediameter (ID) | Ydre diameter (OD) | Bredde | Noter |
| Ø50 mm | 120 mm | 50 mm | Lille maskineri |
| Ø200 mm | 400 mm | 120 mm | Mellem maskineri |
| Ø500 mm | 700 mm | 200 mm | Kraftig industri |
| Ø1000 mm | 1400 mm | 350 mm | Stort udstyr |
| Ø1500 mm | 2000 mm | 500 mm | Ekstremt krævende applikationer |
Belastningskapacitet: Op til 50.000 kg (110.231 lb) dynamisk, afhængig af lejetype.
Tolerancer: Boring ±0,05 mm for Ø50–500 mm; ±0,1 mm for >500–1500 mm. OD/Bredde ±0,5 mm for Ø50–500 mm; ±1 mm for >500–1500 mm. Overfladefinish Ra ≤ 1,6 µm.
Fremstillingsproces
1. Casting: Sand- eller investeringsstøbning danner robuste huse.
2. Præcisionsbearbejdning: CNC-bearbejdning opnår boring ±0,05 mm og tæt dimensionel nøjagtighed.
3. Varmebehandling: Normaliseret eller udglødet for at forbedre styrke og sejhed.
4. Overfladebehandling: Malet, galvaniseret eller olieret for korrosionsbestandighed.

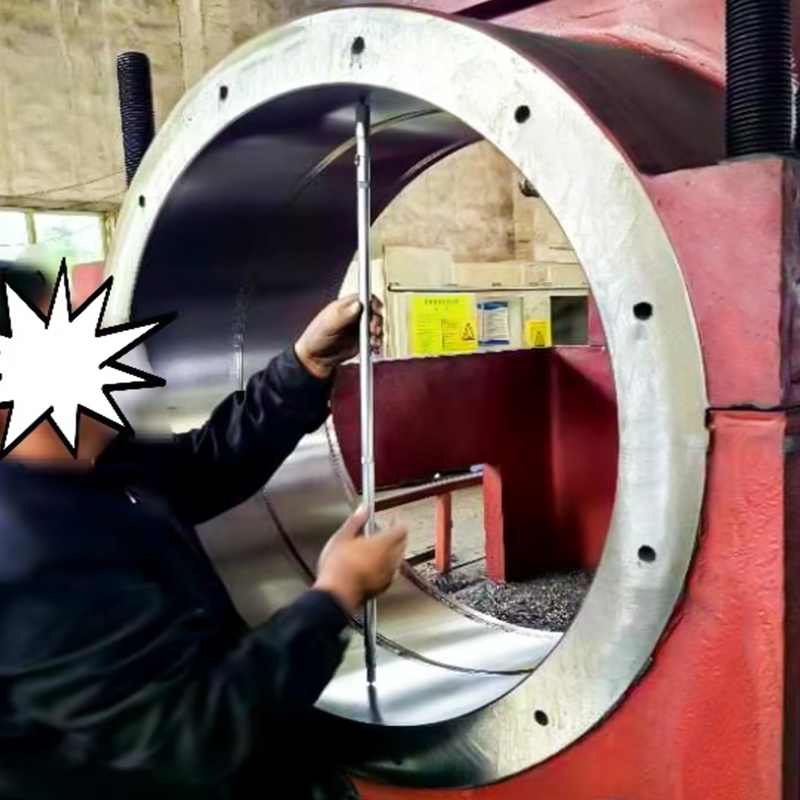

5. Kvalitetstest: Dimensionskontrol, hårdhedstestning og ultralydsinspektioner.
Ansøgninger
·Minedrift: Transportørsystemer, knusere og materialehåndtering (WCB, A487 4Q).
·Vindmøller: Hovedaksel og gearkassehuse (WCB, WC9).
· Tungt maskineri: Pumper, turbiner og industrielt udstyr (WCB, Ø500 mm boring).
· Ætsende miljøer: Fødevareforarbejdning eller marine applikationer (AISI 304).
·Standardapplikationer: Mindre maskiner og biler (A36).
·Sekundære applikationer: Strukturelle monteringer i stort udstyr, korrosionsbestandige beslag og andre specialanvendelser.
Fordele
·Forbedret lejelevetid med præcisionspasning.
·Reduceret vibration og mekanisk støj.
·Høj bæreevne og slagfasthed.
· Muligheder for korrosionsbestandighed i barske miljøer.
Levering & Kvalitetssikring
·Leveringsbetingelser: Normaliseret eller udglødet.
· Overfladeforhold: Malet, galvaniseret eller olieret.
· Overholdelse: ASTM A216, A487, A217, A36 og AISI standarder.
·Certifikater: DIN EN 10204 3.1 for kemisk sammensætning, mekaniske egenskaber og dimensionsnøjagtighed.
