ASTM A513 Type 1 vs Type 5: Mekanisk og omkostningssammenligning

Hvad er ASTM A513 Type 1 og Type 5?

ASTM A513 dækker elektrisk modstand svejset kulstof og legeret stål mekaniske rør. Inden for denne specifikation sidder Type 1 og Type 5 i hver sin ende af fremstillingspræcisionsspektret. Type 1 fremstilles ved at varmvalse bånd, forme det til et rør og svejse uden yderligere koldt arbejde. Type 5 starter med den samme ERW-proces, men gennemgår derefter koldtrækning over en dorn og en fuld afspændingsudglødning - DOM-ruten (Drawn Over Dorn). Den ekstra forarbejdning ændrer alt fra vægens ensartethed til bearbejdelighed.

• Type 1A: som-svejset, varmvalset bånd, overflade med typisk mølleskala.
• Type 1B: samme som 1A, men syltet og olieret for at fjerne kalk og forbedre overfladens renhed.
• Type 5: ERW-skal koldttrukket over en dorn, derefter spændingsaflastet. Svejselinjen bliver praktisk talt uopdagelig, og røret opfører sig som et sømløst produkt i mange applikationer.

Markedet for mekaniske rør bruger ofte "HREW" som stenografi for Type 1 og "DOM" for Type 5. Det sprog er pragmatisk, men det oversimplifiserer. Type 1 starter fra varmvalsede bånd, mens Type 5 bruger enten varmvalsede eller koldvalsede bånd før tegning. Det koldtrækkende trin forfiner kornstrukturen, øger flydestyrken og strammer dimensionerne. I modsætning hertil bevarer Type 1 tilstanden som svejset, hvilket betyder, at egenskaber og tolerancer i det væsentlige er de samme som den originale strimmel og svejseproces.

Mekaniske egenskaber: Udbytte, trækstyrke og forlængelse

ASTM A513 udgiver ikke separate egenskabstabeller for hver type. I stedet definerer den kemiske sammensætningsintervaller og efterlader mekaniske testkrav, der skal aftales mellem køber og producent. I praksis har industrien lagt sig fast på veletablerede typiske værdier for almindelige kvaliteter som 1008, 1010 og 1020 under hver produktionsrute. Type 5 giver konsekvent højere minimum flyde- og trækstyrker, fordi koldt arbejde og spændingsaflastning kombineres for at øge dislokationstætheden og samtidig aflaste resterende svejsespændinger.

Udbyttestyrke ind Type 5 overstiger typisk type 1 med 15-25 % for samme kulstofkvalitet. Afstanden udvides en smule i 1020, fordi den koldtrækningseffekt er mere udtalt i materialer med højere kulstof. Forlængelsen falder efter koldt arbejde, men den stressaflastende cyklus genopretter nok duktilitet til at holde produktet formbart. Ingeniører, der vælger et rør til en hydraulisk cylinder eller en drivaksel, har ofte brug for både højere udbytte og kontrolleret forlængelse; Type 5 leverer den balance. Type 1 forbliver perfekt brugbar, hvor belastninger er statiske og stressniveauer forbliver under 30 ksi.

Dimensionstolerancer og overfladefinish

Hvis du har brug for et rør, der glider ind i en slebet boring uden efterbearbejdning, bliver tolerancespredningen mellem Type 1 og Type 5 den afgørende faktor. Type 1 OD-tolerance for et 2-tommers rør er ofte omkring ±0,010 tommer; Type 5 rammer rutinemæssigt ±0,005 tomme, og møller kan holde ±0,003 tomme efter anmodning. Vægtykkelse følger samme tendens: ±10% af nominel for Type 1, ±5% (eller bedre) for Type 5. Rethed er en anden differentiator. Type 1 kan afvige 0,030 tomme pr. fod, mens Type 5 typisk halverer det.

Overfladetilstanden har betydning for korrosionsbeskyttelse og downstream coating. Type 1A kommer med mølleskala, der skal fjernes før maling eller plettering. Type 1B, syltet og olieret, giver et renere underlag. Type 5 kommer med en lys, glat overflade, der kræver minimal overfladebehandling før e-coating eller fosfatering , og dens lavere Ra-værdi bidrager til bedre træthedslevetid i dynamiske komponenter. For eksempel kan et DOM-rør beregnet til en hydraulisk cylindertønde ofte gå direkte til honing uden ekstra drejetrin.

Anvendelsesegnethed: Hvornår skal man bruge type 1 vs. type 5

Ingen enkelt rørtype passer til ethvert design. En ligetil beslutningsmatrix bygget op omkring belastningsniveau, præcisionskrav og budget guider dig til det rigtige valg. Brug nedenstående tabel som udgangspunkt, og finjuster den derefter med dine egne trætheds- og korrosionskrav.

Listen er ikke udtømmende. Når et design kræver et spejllignende ID efter honning, er udgangspunktet næsten altid et slebet hydraulisk cylinderrør fremstillet af DOM lager. Hvis dit projekt involverer en aksel, der ser gentagne vendemoment, eliminerer springet fra Type 1 til Type 5 ofte eftersvejsning og bearbejdning, hvilket gør hele fremstillingssekvensen kortere.

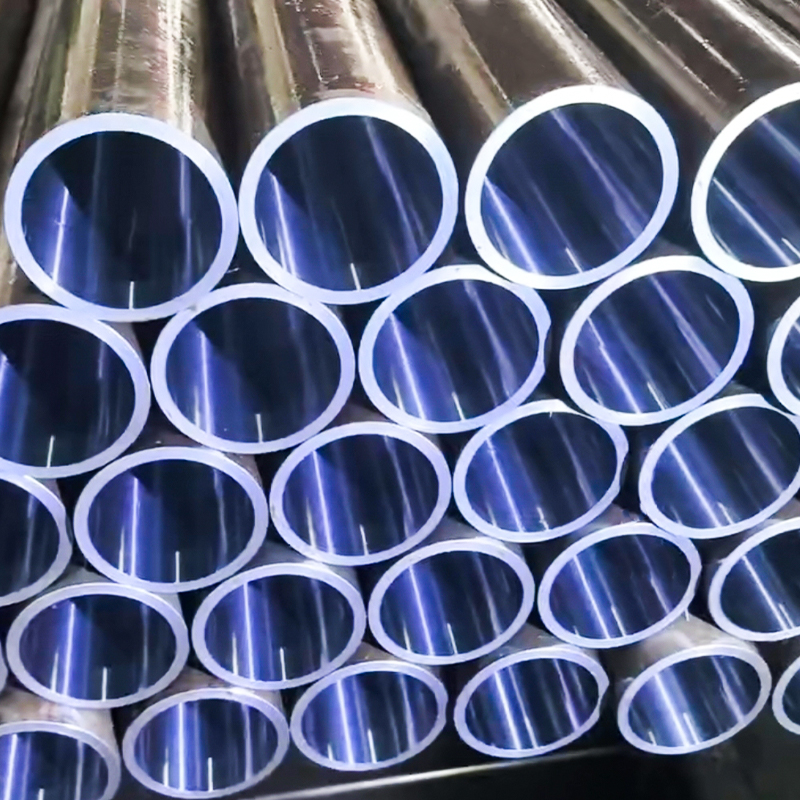

Finslebet & SRB-rør – ASTM A513 ST52 / SAE 1026, svejset (CDW), spejl-ID-finish til hydrauliske cylindercylindre, leverandører -

Suao er Kina-leverandør af slebet & SRB-rør – ASTM A513 ST52 / SAE 1026, svejset (CDW), spejl-ID-finish til hydrauliske cylindercylindre, specialslibet & SRB-rør – ASTM A513 ST52 / SAE 1026, svejset (CDW)

Se produkt →

Omkostnings- og forsyningskædeovervejelser

DOM-slanger kræver en præmie. På et pund-basis koster Type 5 20-40 % mere end Type 1 fra samme mølle. Det tal indsnævres, når du tager højde for skrotreduktion og eliminerede operationer. En type 1-del kan have brug for et ekstra drejningspas for at korrigere OD-ovalitet, mens en DOM-del går direkte ind i et laserskære- eller bearbejdningscenter.

• Råvarepris: Type 1 er basislinjen; Type 5-tillæg afspejler koldtrækning, dornhåndtering og spændingsfri ovntid.
• Minimumsordremængder: Type 1 er ofte på lager i standardstørrelser med små ordrer. Type 5 kræver ofte en større MOQ, fordi møllerne kører kampagnebaserede tegningsplaner.
• Leveringstid: Lagertype 1 afsendes inden for dage. Ikke-lagerførte DOM-størrelser kan tilføje 4-8 uger, især for legeringskvaliteter som 1026 eller ST52.
• Samlede projektomkostninger: Faktor i bearbejdningsskrotrater. Type 1 kan generere 8-12 % mere skrot i komponenter med høj tolerance; Type 5's overlegne dimensionskontrol sænker ofte de samlede omkostninger for en færdig del.

Forsyningskædens modstandskraft favoriserer også Type 5 til kritiske applikationer. En enkelt DOM-skal kan erstatte en flertrinsfremstilling, som tidligere krævede et koldttrukket sømløst rør og en svejsning. Lagerføring af færre SKU'er forenkler lagerbeholdningen, og de ensartede egenskaber reducerer risikoen for produktionsstop på grund af materialevariationer. For indkøbere koldttrukket svejset stålrør i henhold til ASTM A513, at verificere, at møllen kan levere de krævede testrapporter og dimensionscertificering, undgår downstream kvalitetsproblemer.

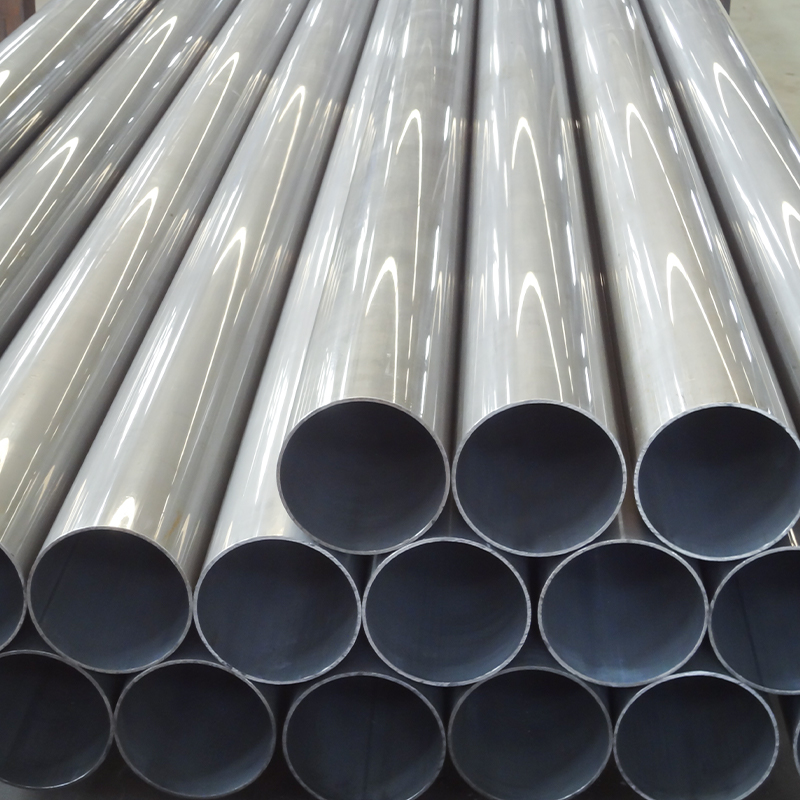

Koldtrukne svejsede stålrør (CDW) DIN 2393 ASTM A513 klasse ST37-2 ST52.3, leverandører - Jiangsu Suao Metal Product Co., L

Suao er Kina leverandør af koldtrukne svejsede stålrør (CDW) DIN 2393 ASTM A513 klasse ST37-2 ST52.3, brugerdefinerede koldtrukne svejsede stålrør (CDW) DIN 2393 ASTM A513 klasse ST37-2 ST52.3, kold svejsning

Se produkt →

Fremstillings- og bearbejdningsydelse

Svejsning, bukning og bearbejdning interagerer forskelligt med de to rørtyper. Den svejsede tilstand af Type 1 accepterer generelt standard ERW-til-ERW-sammenføjning uden speciel forvarmning, forudsat at kemien er kulstoffattig. Type 5, selvom den også kan svejses, kan kræve en lille forvarmning, når vægtykkelsen overstiger 0,250 tomme for at undgå brint-revner i nærheden af den varmepåvirkede zone. DOM-processen introducerer ikke legeringer, der skader svejsbarheden; det forfiner blot kornet, og restspændingen er lavere end i as-svejset Type 1.

• Svejsning: Type 1 er tilgivende med GMAW og modstandssvejsning. Type 5 kan have brug for forvarmning over 0,250″ væg, men behøver typisk ingen eftersvejsningsaflastning for ikke-trykservice.
• Bøjning: Type 5 udviser mere forudsigelig tilbagespring, fordi dens flydespænding er højere og mere ensartet rundt om omkredsen. Type 1 kan vise vægudtynding på ydersiden af bøjningen, hvis røret ikke er helt rundt.
• Bearbejdning: Type 5-maskiner med mindre værktøjssnak og længere skærlevetid fordi overfladen er ensartet, og den koldbearbejdede matrix knækker spåner rent. Type 1's mølleskala kan accelerere værktøjsslid med 10-20%, hvis det ikke fjernes først.

For fabrikationsbutikker, der kører hundredvis af identiske dele, retfærdiggør forskellen i skrothastighed og cyklustid ofte skiftet til DOM-lager. En del, der skal bores, drejes og rilles, vil næsten altid drage fordel af den dimensionelle ensartethed af Type 5, mens et simpelt svejset beslag måske aldrig får materialets præmie tilbage.

Almindelige misforståelser om A513 Type 1 og Type 5

Adskillige myter eksisterer i indkøbs- og designafdelinger. Tydeliggørelse af dem forhindrer kostbar overspecifikation eller endnu værre underspecifikation, der fører til feltfejl.

Misforståelse 1: Type 5 er problemfri. DOM begynder som et ERW-rør. Den kolde trækning over en dorn forskyder svejsezonen, og efterfølgende spændingsaflastning omkrystalliserer området, hvilket gør svejsningen usynlig selv under et mikroskop. Destruktiv test afslører den originale søm, men til væskekraft og strukturelle applikationer yder den det samme som et ægte sømløst rør. Når ægte sømløs er påkrævet, skal specifikationer som ASTM A519 påberåbes.

Misforståelse 2: Type 1 kan ikke bruges til nogen maskinkomponent. Type 1 fungerer godt i lav-cyklus, statiske eller let belastede enheder. Hjulafstandsstykker, afstandsrør og rækværk bruger regelmæssigt Type 1. Begrænsningen er ikke egnet til formålet, men tolerance og træthedslevetid. Designere bør evaluere den faktiske stresstilstand i stedet for standard til DOM.

Misforståelse 3: DOM koster altid mere på projektbasis. Mens prisen pr. fod er højere, giver reduktionen i bearbejdningstrin, opretningsoperationer og skrot ofte lavere samlede omkostninger. Dette er grunden til, at mange volumendrevne producenter har standardiseret på DOM for roterende dele af høj værdi.

Misforståelse 4: Overfladefinish er kun kosmetisk. I hydrauliske cylindre påvirker ID-overfladen tætningsslid og brydningskraft. Type 1B's syltede finish er et stort skridt op fra Type 1A, men den mangler stadig den fine Ra fra DOM. For dynamiske tætningsoverflader oversættes disse ekstra mikrometer ruhed direkte til vedligeholdelsesintervaller og lækagerisiko.

Sådan bestilles A513-slanger: Nøglespecifikationer, der skal angives

En komplet købsspecifikation eliminerer frem-og-tilbage og sikrer, at møllen eller servicecentret leverer præcis, hvad printet efterspørger. Hver tilbudsanmodning skal indeholde følgende detaljer:

1. ASTM-type (1A, 1B eller 5).
2. Materialekvalitet (1008, 1010, 1020, 1026 eller legeringsækvivalent).
3. Udvendig diameter og godstykkelse med toleranceklasse, hvis den er tættere end standard.
4. Længde, snittilstand (tilfældig, møllelængde eller præcis snit-til-længde) og slutfinish.
5. Overfladetilstand (mølleskala, bejdset-olieret eller DOM blank) og eventuelle supplerende belægningskrav.
6. Mængde, både pr. frigivelse og årligt, for at hjælpe leverandøren med at optimere møllekørsler.
7. Nødvendige certificeringer: mølletestrapporter i henhold til EN 10204 type 3.1 eller 3.2, kemisk analyse og enhver yderligere NDU.

Når applikationen kræver repeterbarhed af koldtrukne dimensioner og mekaniske egenskaber, med henvisning til de muligheder, der er beskrevet i vores præcisions koldtrukne stålrør lager vil afstemme forventningerne. Angiv så mange detaljer som muligt om den påtænkte bearbejdnings- eller svejsesekvens; en god leverandør kan ofte foreslå en alternativ vægtykkelse eller en lille kemijustering, der reducerer gennemløbstiden uden at ofre ydeevnen.
